Galaxy glaze modiffied
GALAXY GLAZE
El Galaxy Glaze és uno de mis esmaltes mas característicos.
Lo descubrí después del Congreso de Cristalls
que tubo lugar en La Bisbal D' Empordà en 2013.
Durante el congreso tuvimos el placer de ver la obra de Ian Childers y Phil Hamling donde nos hablaron del efecto Childers. Este efecto no és mas que la aplicación de ácido sobre una pieza, sobre algunos esmaltes el acido se come parte del esmalte y produce un efecto espectacular.
Si bien és un tratamiento que se utiliza normalmente para ver si un esmalte és o no apto para ser utilizado para productos alimentarios ( vajillas etc) no suele utilizarse sobre piezas decorativas.
Otro artista que realizava ya este efecto en sus piezas es mi buen amigo Ferenc Halmos.
Os dejo los enlaces de todos ellos y de Cristalls por si quereis consultar su obra:
De Phil recomiendo ver su blog ya que hay multitud de esmaltes, curbas etc. Es muy metodico y su web super interesante.
Ian se describe a si mismo como ceramista, profesor ( porque lo és en una universidad) y aventurero.... no os podeis perder su obra
Ferenc és incansable, tiene mas pruebas de esmaltes cristalinos que os podais imaginar.
Después de mucho trabajo e investigación conseguí estos resultados.
Aqui teneis la receta completa
Frita fusion 644-460grm por kilo
Silice-270grm
Oxido de zinc-265grm
Dioxido de titanio-10grm
Bentone-10grm
Oxido de cobre rojo oxido cuproso-45grm
Dioxido de manganeso-20grm
Cono 11-12
Curva
En 6 horas hasta 1282º mantener 20 minutos
bajada natural hasta 1085 º mantener 3,30 horas
bajada natural hasta 1045º mantener 1 hora
bajada natural hasta 1000º mantener 1 hora
Cuando la pieza sale del horno es negra metalizada debido a la saturación de cobre y debemos sumergirla en ácido ( salfuman o similar) un dia entero
y el color cambiará.

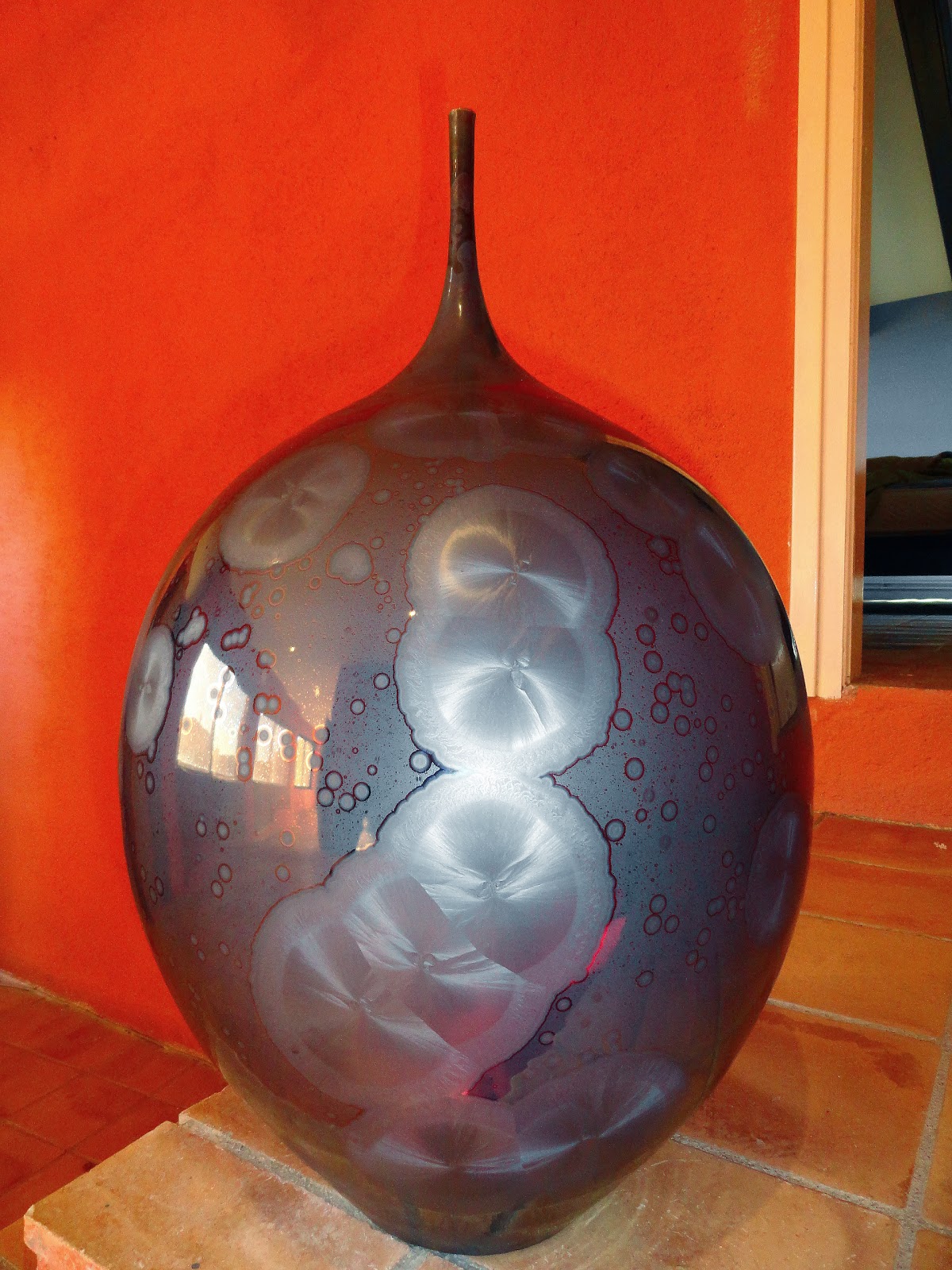

Este es el ANTES
misma pieza
DESPUÉS
funciona mejor con Gres y un baño de porcelana yo uso Prai de Sio2
Aquí teneis otros ejemplos.
Este esmalte puede cambiar mucho, siendo el que mas me gusta el que tiene verde y azul en diferentes partes de la pieza.
Dependiendo de la tierra utilizada, curba, àcido y pudiendo realizar otras modificaciones puede variar también el resultado final.
Yo incluso le he hecho una postreducción aún que debido al acido se cuartea el esmalte y no me gusta mucho el resultado. Aquí unas fotos para que lo veais.
POST REDUCCION SOBRE UNA PIEZA GALAXIA
OTRA VARIACION DEL ESMALTE GALAXIA
A este esmalte se le puede cambiar la composición, añadir una segunda o una tercera frita bajando las proporciones de las otras dos, añadir algún otro óxido metàlico ( por ejemplo Bismuto)..... y siempre dara algún resultado interesante.
aquí otra variante con iridiscencias parecida a la última que he realizado ( pieza de arriba de doble pared).
